电源适配器厂家无线电干扰测试

返回列表发布日期：2025-08-02

电源适配器厂家的作为商品化的电源适配器是国内首批被指定为需要进行电磁兼容认证的产品之一?其考核重点是它们在工作时对外的骚扰发射(包括传导和辐射两方面)以及对电网供电质量所产生的影响?适配器的骚扰测试采用GB4824-1996《工业?科学和医疗(ISM)射频设备电磁骚扰特性的测量方法和限值》(参照CISPR11-1990而等效转化)所提供的方法?

根据GB4824-1996标准对骚扰源的分类,将设备划分为两组:一组设备是指为发挥其自身功能需要而包含专门产生或使用传导耦合射频能量的所有工?科?医设备;另一组设备是指为满足材料处理?电火花腐蚀等功能需要而包含专门产生或使用电磁辐射能量的所有工?科医设备?从上述定义看,适配器当属于第一组设备?

另外,GB4824-1996根据设备所使用供电网络的不同,将设备又划分成A?B两类?A类设备是非家用?不直接连到住宅低压电网的所有设施的工?科?医设备;B类设备是在家用设施内和直接连到住宅低压电网的设施的工?科?医设备?从上述分类看,适配器均有可能分属于这两大类设备?

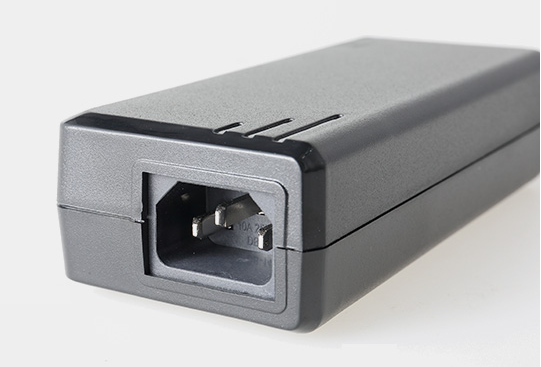

电源适配器厂家

1.测量仪器?人工电源适配器网络?天线和测试场地

(1)测量仪器

采用带有准峰值和平均值检波器的干扰接收机,其性能应符合CISPR16-1或对应国标GB/T6113.1(《无线电骚扰和抗扰度测量设备规范》)的要求?在标准涉及的频率范围内,一般要用两台不同频段的干扰接收机,分别是9kHz~30MHz?30~1000MHz

(2)人工电源适配器网络

在做电源适配器端传导骚扰电压测试时,应采用阻抗为50/50yH的人工电源适配器网络(V型网络),其特性应符合CISPR16-1和GB/T6113.1的要求?人工电源适配器网络的主要作用是使试品与电源适配器之间有效间隔,同时又为试品提供稳定的高频阻抗?

(3)天线

在9kHz~30MHz频段内采用具有屏蔽的环型天线?在30~1000M1Hz频段内采用平衡偶极子天线?

(4)测试场地

9kHz~1000MHz频段的辐射测试场地应该是一个空旷?平坦的场地,在其边界范围内无架空线,附近无反射结构物(如钢筋水泥建筑和高大树木等),而且具有足够大的尺寸,使天线?试品和反射结构物之间能充分分开?满足标准的辐射测试场地应该是一个由长轴等于两倍焦距(F)
